Dairəvi VAV Terminal Qurğusu
SDR
STEKON SDR; termostatdan və ya bina avtomatlaşdırma sistemindən aldığı məlumatlar əsasında otağa göndərilən şəraitləndirilmiş hava sərfiyyatını minimal təzyiq düşgüsü və aşağı küy dəyərləri təmin edərək tənzimləyir. Qurğu daxilindəki hava axını sensoru sayəsində anlıq hava dəyişikliyini hiss edir, damper mövqeyini təzyiqdən asılı olmayaraq istənilən hava sərfiyyatını keçirəcək şəkildə yerləşdirir.
VAV Qurğusu xidmət göstərdiyi mühitin insan sayı və ya soyutma tələbatı kimi dəyişən şərtlərinə uyğun olaraq yerli və ya mərkəzi sistemdən aldığı siqnala əsasən hava sərfiyyatını tənzimləyərək yaxşı hava keyfiyyəti təmin etməklə yanaşı, həddindən artıq havalandırmanın da qarşısını alır.
SDR Dairəvi VAV Terminal Qurğusu bütün kəsikdəki hava axını sürətini doğru nöqtələrdən ölçərək və bütün bunların ortalamasını alaraq dəqiq sərfiyyat tənzimlənməsini təmin edir.
Smartstep Selection ilə bütün məhsul seçimini sürətli və asan şəkildə edərkən, yaratdığınız layihələrin texniki çıxışlarını tək bir düymə ilə çap edə bilərsiniz.
Kataloglar ve Araçlar
| ÖLÇÜ DN (mm) | 1,2 m/s – Vmin (m³/h) | 7 m/s – V (m³/h) | 7 m/s – ΔPmin (Pa) | 12 m/s – Vnom (m³/h) | 12 m/s – ΔPmin (Pa) |
| 100 | 32 | 188 | 30 | 322 | 70 |
| 125 | 51 | 297 | 30 | 509 | 70 |
| 160 | 84 | 491 | 20 | 841 | 50 |
| 200 | 132 | 772 | 15 | 1323 | 40 |
| 250 | 208 | 1212 | 15 | 2077 | 25 |
| 315 | 331 | 1932 | 15 | 3312 | 25 |
| 400 | 536 | 3126 | 15 | 5358 | 25 |
Dairəvi VAV Terminal Qurğuları (Dəyişən Sərfiyyat Tənzimləmə Damperi)
Stekon Air Dairəvi VAV (Variable Air Volume) Terminal Qurğuları modern havalandırma sistemlərində dəqiq hava sərfiyyatı nəzarətini təmin etmək üçün layihələndirilmişdir. Ofislər, xəstəxanalar, otellər və laboratoriyalar kimi komfortun və enerji qənaətinin kritik olduğu sahələrdə təmiz hava tələbatına uyğun olaraq dəyişən sərfiyyat nəzarəti təqdim edir. Qalvanizli poladdan istehsal edilən korpus quruluşu, yüksək kiplik sinfi və kompakt dizaynı ilə asma tavanarası tətbiqlər üçün ideal həlldir.
Niyə Stekon Dairəvi VAV Qurğusu?
Dəqiq Ölçüm: Quraşdırılmış ölçmə sensoru (xüsusi dizayn) sayəsində +/- %5 dəqiqliklə sərfiyyat nəzarəti.
Yüksək Kiplik: Damper kiplik sinfi EN 1751 Class 4
Mühərrik və Avtomatlaşdırma Uyğunluğu: Belimo VAV mühərriki ilə birlikdə; 0-10V, 2-10V analoq və ya Modbus/BACnet xəbərləşmə seçimləri.
İzolyasiya Seçimləri: Səs udulması və istilik izolyasiyası üçün ikiqat divarlı (izolyasiyalı) istehsal imkanı.
Asan Quraşdırma: Kipləşdirici contalı giriş-çıxış ağızları ilə kanala sürətli quraşdırma.
STEKON-DAN XƏBƏRLƏR
Xəbərin keçidi üçün: Vav Sistemlerinde Yuksek Hassasiyet Stekonun Yenilikci Olcum Probu
Müasir binalarda iklimləndirmə sistemlərindən yalnız komfort deyil, eyni zamanda enerji səmərəliliyi və dəqiq nəzarət də gözlənilir. Bu nöqtədə VAV (Variable Air Volume) terminal qurğuları tələbata uyğun olaraq hava sərfiyyatını tənzimləyərək həm enerji sərfiyyatını azaldan, həm də istifadəçi komfortunu artıran mühüm komponentlər kimi önə çıxır.
Stekon-un hazırladığı unikal təzyiq ölçmə probu VAV terminal qurğularının çox aşağı hava sürətlərində belə etibarlı ölçmə apara bilməsini təmin edərək bu sahədə fərq yaradır.
ASHRAE rəhbərliyi altında yerləşdirilən təzyiq ölçmə dəlikləri ən doğru nöqtələrdən ölçmə aparılmasını təmin edir.
- Beləliklə, layihələrdə ±%5 sərfiyyat dəqiqliyi zəmanət edilir və layihələndiricilərin ən çox ehtiyac duyduğu etibarlılıq təmin olunur.
- Aerodinamik dizayn sayəsində minimum təzyiq itkisi və aşağı səs səviyyəsi üstünlüyü gətirir.
- Ayrıca Averaging Method xüsusiyyəti sayəsində reduksiya, şaxələnmə və künc birləşmələrində yaranan turbulensiyalardan minimum dərəcədə təsirlənir. Bu sayədə mürəkkəb kanal strukturlarında belə etibarlı nəticələr əldə edilir.
Stekon Baş Direktoru Ender Bilgin yeni prob texnologiyasının təmin etdiyi üstünlükləri bu sözlərlə izah edir:
“Hazırladığımız prob dizaynı ənənəvi VAV sensorlarının aşağı sürətlərdə qarşılaşdığı ölçmə çətinliklərini aradan qaldırır. Həmçinin kanal künc birləşmələri kimi havanın bir tərəfdə daha çox toplanacağı kanal dizaynlarında belə VAV önündə düz kanal sahəsi tələbi olmadan ölçməni yanıltmayan stabil təzyiq ölçməsi təmin edə bilir. Bu üstünlük layihələndiricilərin və mexanik podratçıların kanal dizaynlarını asanlaşdırır”.

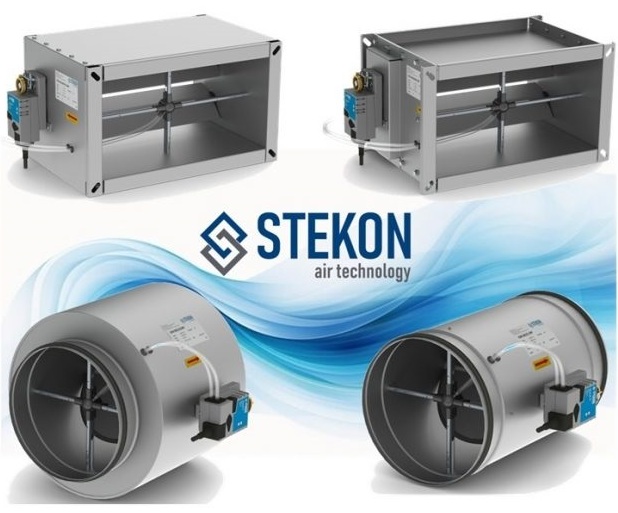

Stekon-un SDS (düzbucaqlı) və SDR (dairəvi) VAV terminal qurğuları xüsusi prob texnologiyası ilə təchiz olunmuşdur və layihələrin müxtəlif kanal tiplərinə asanlıqla inteqrasiya oluna bilir. Beləliklə, ticarət mərkəzlərindən ofis layihələrinə, xəstəxanalardan rezidensiyalara qədər geniş istifadə sahəsi üçün etibarlı həllər təqdim edir. Həmçinin rənglənə bilən korpus seçimi sayəsində layihələrin dizayn dilinə asanlıqla inteqrasiya olunur, texniki həlli estetik görünüşlə birləşdirir.
Stekon İqlimləndirmə-nin mühəndislik yanaşması VAV həllərində etibarlılıq, enerji səmərəliliyi və yüksək performansı standart hala gətirir. Müasir məkanların ehtiyac duyduğu komfortu səssizliklə birləşdirən yeni nəsil VAV qurğuları davamlı iqlimləndirmə üçün güclü alternativ təqdim edir.
