HVAC Sistemlərində Akustik Layihələndirmə və Səs-küyə Nəzarət

HVAC Sistemlərində Akustik Layihələndirmə və Səs-küyə Nəzarət

Modern binalarda komfort anlayışı; temperatur, rütubət və hava sürəti kimi termal parametrlərin çox daha kənarında, bütöv bir təcrübəni təmsil edir. Bu təcrübənin ən kritik, lakin adətən ən az fərq edilən tərkib hissəsi isə məkanın akustik xarakteridir. Bir mahalın istifadə keyfiyyətini müəyyən edən əsas mühəndislik meyarlarından biri olan akustika, kondisiyalaşdırma sistemlərinin “görünməz” performans göstəricisidir.

Xüsusilə diqqətin cəmlənməsinin əsas olduğu ofislərdə, məlumatın paylaşıldığı konfrans zallarında və ya mütləq səssizliyin hakim olması lazım gələn kitabxanalarda, səs-küy yalnız bir narahatlıq mənbəyi deyil, eyni zamanda məhsuldarlığı birbaşa aşağı salan bir maneədir. HVAC sistemlərindən qaynaqlanan və layihələndirmə mərhələsində nəzarət altına alınmayan hər cür uğultu, fit və ya vibrasiya, məkanın memarlıq uğuruna kölgə salaraq istifadəçi üzərində psixoloji yorğunluq yaradır.

Akustik layihələndirmənin əsas məqsədi, kondisiyalaşdırma səs-küyünü mahalın istifadə məqsədinə mane olmayacaq səviyyələrdə saxlamaq və səs keyfiyyətini standartlara uyğun şəkildə optimallaşdırmaqdır. Bu səbəbdən doğru kondisiyalaşdırma strategiyası; havanı yalnız şərtləndirmək deyil, akustik meyarlara uyğun bir debi ilə mahala çatdırmaqdır.

Akustik Komfortun Əsası: NC və RC Meyarları

Akustik layihələndirmə, mahalın funksiyasına görə müəyyən edilmiş beynəlxalq səviyyədə qəbul edilən əyrilər üzərindən qurulur. Ən geniş istifadə olunanlar NC (Noise Criteria) və RC (Room Criteria) əyriləridir:

• Kitabxanalar və Konsert Zalları (NC 20 – 25): İnsan qulağının mütləq səssizliyə ən yaxın hiss etdiyi bu səviyyə, yüksək həssaslıqlı sahələr üçün bir məcburiyyətdir. Ən kiçik bir mexaniki tıqqıltının diqqət yayındıra biləcəyi kitabxanalarda dərin konsentrasiyanı qorumaq, konsert zallarında isə musiqinin ən incə tonlarının eşidilməsini təmin etmək üçün kondisiyalaşdırma sisteminin bu limitlərin altında qalaraq varlığını tamamilə unutdurması hədəflənir.

• Ofislər və İclas Otaqları (NC 30 – 35): İş dünyasında məhsuldarlıq, birbaşa konsentrasiya qabiliyyəti və danışıq məxfiliyi ilə əlaqəlidir. NC 35 səviyyəsinin üzərinə çıxan arxa plan səs-küyü, danışığın anlaşıqlılığını (STI) aşağı salaraq işçilərin bir-birini anlaması üçün səslərini ucaltmasına və günün sonunda ciddi bir zehni yorğunluğa yol açır. İdeal bir layihədə, ventilyasiya sisteminin yüngül bir “maskalama” yaradaraq yan masadakı pıçıltıları əngəllədiyi, lakin əsas ünsiyyəti pozmadığı bu balanslaşdırılmış intervala üstünlük verilir.

• Sosial Sahələr və Lobbilər (NC 40 – 45): İnsan sirkulyasiyasının yüksək olduğu bu sahələrdə hədəf, mütləq səssizlikdən ziyadə “akustik məxfilik” təmin etməkdir. Çox səssiz bir lobbi və ya restoran mühiti, hər bir özəl danışığın məkanın hər yerindən eşidilməsinə səbəb olacağından; NC 40-45 intervalındakı nəzarətli arxa plan səs-küyü, danışıqları yumşaldan və məxfiliyi qoruyan bir “akustik qalxan” rolunu oynayır.

Bu meyarlar yalnız səsin şiddətini deyil, səsin keyfiyyətini də yoxlayır. Məsələn, sistemdən gələn aşağı tezlikli bir uğultu (rumble) və ya yüksək tezlikli bir fit (hiss) səsi, ümumi desibel səviyyəsi aşağı olsa belə istifadəçidə ciddi bir diskomfort yaradır.

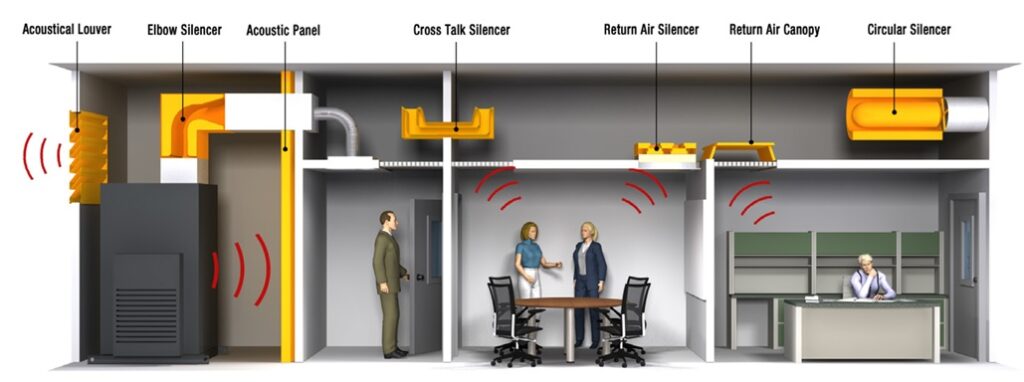

Kondisiyalaşdırma Sistemlərində Səs Ötürülmə Yolları

Səs-küy, HVAC sistemlərində mənbədən mahala çatana qədər mürəkkəb və çoxşaxəli ötürülmə yolları vasitəsilə yayılır. Bu prosesdə hər bir ötürülmə mexanizmi, özünəməxsus bir mühəndislik yanaşması və nəzarət strategiyası tələb edir. Sistem bütövlüyündə qiymətləndirilən bu yolların ən əsas komponentləri şunlardır:

• Hava Kanalları Vasitəsilə (Airborne): Ventilyator səs-küyünün kanal daxilindəki hava axınını izləyərək diffuzor və barmaqlıqlardan birbaşa mahala çatmasıdır. Bu ötürülmə yolu, sistemin əsas səs mənbəyidir və terminal vahid boğazlarındakı seçimlərdən birbaşa təsirlənir.
• Kanal Divarından Yayılma (Duct Breakout): Səs-küyün kanal divarlarından kənara sızaraq asma tavan boşluğuna, oradan da otağa yayılmasıdır. Xüsusilə düzbucaqlı və elastik (flexible) kanallarda daha tez-tez rast gəlinən bu hal, kanalın səth sahəsi artdıqca daha kritik bir problemə çevrilir.
• Çarpaz Danışıq (Cross-talk): Səsin kanal sistemi vasitəsilə bir otaqdan digərinə daşınmasıdır. Xüsusilə bitişik iclas otaqları və ya rəhbər ofisləri arasında məxfilik (privacy) problemlərinə yol açdığı üçün bu nöqtədə “cross-talk silencer” (çarpaz danışıq səsboğucusu) istifadəsi mütləqdir.

Aerodinamik Səs-küy və Turbulensiya Təsiri

Hava axınının öz-özünə yaratdığı səs-küy, adətən sistemin fiziki məhdudiyyətlərindən və layihələndirmə xətalarından qaynaqlanır:

• Hava Sürəti və Kanal Ölçüləndirilməsi: Hava sürəti ilə səs-küy səviyyəsi loqarifmik olaraq bağlıdır; sürətin hər iki qat artması səs səviyyəsində təxminən 18 desibel artıma səbəb olur. Kanal ölçülərinin geniş saxlanılması, turbulensiyanı azaldaraq səs-küyü minimuma endirməyin ən əsas yoludur.
• Damper və Dirsəklər: Hava debisini tənzimləmək üçün istifadə olunan damperler, xüsusilə tam qapalı mövqeyə yaxınlaşdıqca hava axınını daraldaraq yüksək tezlikli turbulensiya səs-küyü (fit) yaradır. Eyni şəkildə, kanal daxilindəki kəskin dönüşlər və dirsəklər də havanın laminar axınını pozaraq “yenidən yaranan səs-küy” (regenerated noise) əmələ gəlməsinə səbəb olur.

Həll Strategiyaları və Erkən Layihələndirmənin Əhəmiyyəti

Səs-küyə nəzarət, layihənin ən erkən mərhələlərində ələ alınmalı olan texniki və iqtisadi bir məcburiyyətdir.

• Sürət İdarəetməsi və Kəsik Optimizasiyası: Kanalların və hava paylayıcı elementlərin, məkanın hədəflənən NC əyrilərinə uyğun sürət limitləri daxilində ölçüləndirilməsi səs-küyü mənbəyində əngəlləyir. Hava sürətinin layihə hədləri daxilində saxlanılması, turbulensiyanı azaldaraq səs-küyün loqarifmik olaraq artmasının qarşısını alır.
• Akustik İzolyasiya və Material Seçimi: Kanalların daxildən səs uducu materiallarla örtülməsi, səs dalğalarının əks-sədalarla daşınmasının qarşısını alır. Həmçinin struktur səs-küyü və vibrasiyaların ötürülməsini dayandırmaq üçün elastik konnektorlar və anti-vibrasiya aparatları istifadə edilməlidir.

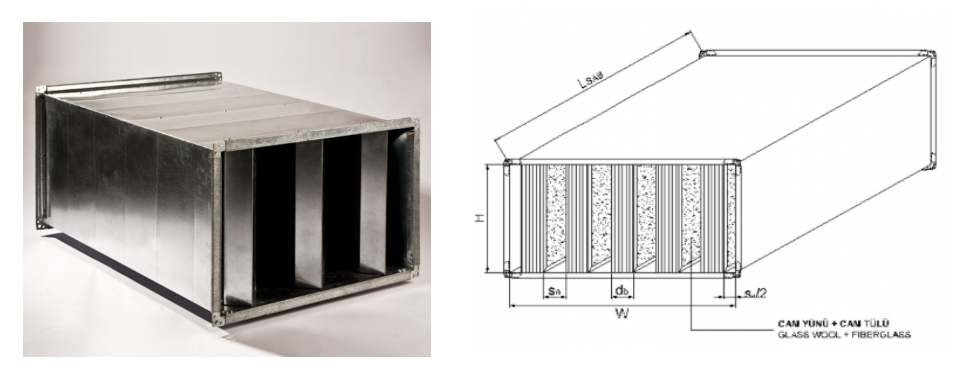

• Səsboğucu Optimizasiyası və Həyat Dövrü Xərcləri: Doğru ölçüdə və mövqedə istifadə edilən səsboğucular (silencers), hədəflənən NC göstəricilərinə enerji səmərəliliyini azaltmadan nail olmağı təmin edir. Səhv layihələndirilmiş və ya sonradan əlavə edilmiş səsboğucular, sistemdə əlavə təzyiq itkiləri yaradaraq ventilyatorların daha çox enerji sərf etməsinə və binanın ümumi istismar xərclərinin (LCC) artmasına səbəb olur.

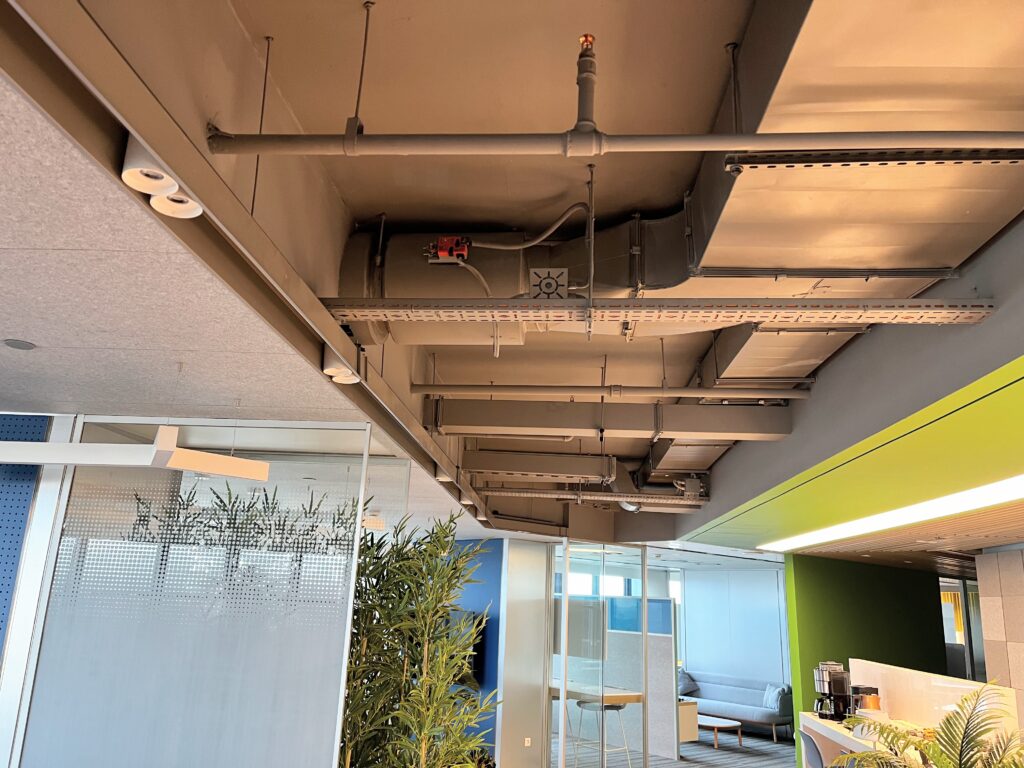

Kondisiyalaşdırma sistemlərində akustik performans; termal komfort, estetika və enerji səmərəliliyi ilə ayrılmaz bir bütündür. Bir mahalda yalnız səs-küyü azaltmaq deyil, o məkanın funksiyasına uyğun səs keyfiyyətini və səviyyəsini təmin etmək əsas mühəndislik hədəfidir. Beynəlxalq səviyyədə qəbul edilmiş NC və RC standartlarına əsaslanan, hava ötürülmə yollarının və axın sürətlərinin doğru idarə olunduğu bir layihələndirmə strategiyası, səs-küy problemlərini hələ yaranmadan mənbəyində əngəlləyir.

Bu yanaşma, istifadəçilərin məkandakı məhsuldarlığını və komfortunu ən üst səviyyəyə qaldırarkən, sistemin istismar müddəti ərzində qarşılaşıla biləcək akustik problemlərin və əlavə xərclərin qarşısını alır. Binaların kondisiyalaşdırma infrastrukturu qurularkən akustikanın bir prioritet olaraq ələ alınması, yalnız səssiz deyil, eyni zamanda dinc və keyfiyyətli yaşam sahələri yaratmağın əsas açarıdır.
